Điểm nổi bật: | Chuyển đổi dc-dc cung cấp điện bị cô lập,nguồn điện đường sắt |
---|
nhanh chi tiết
Xuất xứ: Trung Quốc
Tên thương hiệu: Enargy

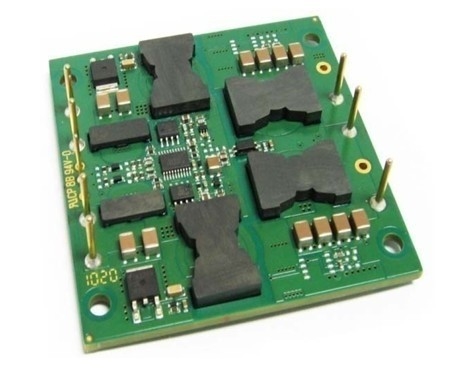

Model: JS150-24S12-POC
Công suất đầu ra: 150W
Điều hành Nhiệt độ: -20 ~ 85 ℃
Đầu vào Dải điện áp: 18-36Vdc
Điện áp đầu ra: 12Vdc
Hiệu quả: 88%
Kích thước (L * W * H): 72.1 * 72.1 * 9.1mm
Thanh toán & Vận chuyển khoản
Đơn hàng tối thiểu Số lượng: 1pcs
Giá: Thương lượng
Thời gian giao hàng: Đàm phán
Khả năng cung cấp: 1000pcs / tuần
Các tính năng chính
· Công suất: 150W
· Dãy rộng: 18-36Vdc
· Hiệu suất chuyển đổi cao: 88%
· Quy Line ± 0,5%
· Load quy định đến ± 0,5%
· Tần số hoạt động cố định
· Điện áp cách ly: 1500V
· Enable (ON / OFF) kiểm soát
· Xuất ra quá tải bảo vệ
· Chế độ Hiccup bảo vệ ngắn mạch
· Hơn nhiệt độ bảo vệ
· Đầu vào điện áp dưới lock-out
· Điện áp ngõ ra cắt: ± 10%
Tổng quan về sản phẩm
Những chuyển đổi module DC-DC sử dụng công nghệ xử lý năng lượng, kiểm soát và đóng gói tiên tiến để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành. tần số cao chuyển đổi tích cực kẹp cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Giới thiệu sản phẩm của
Loạt JS là một trình chuyển đổi đầu ra duy nhất quy định một cách độc lập mà sử dụng các ngành công nghiệp không chuẩn gói kích thước gạch. Hiệu quả rất cao là một kết quả của ENARGY CORP topo cấp bằng sáng chế sử dụng cải chính đồng bộ và thiết kế xây dựng sáng tạo để giảm thiểu tản nhiệt và cho phép mật độ năng lượng rất cao. Các tiêu hao bằng bộ chuyển đổi là quá thấp mà một tản nhiệt không cần thiết, trong đó tiết kiệm chi phí, cân nặng, chiều cao, và nỗ lực ứng dụng. Tất cả các thành phần điện và điều khiển được gắn kết với nhiều lớp PCB chất nền với bề mặt highyield công nghệ gắn kết, kết quả là một sản phẩm đáng tin cậy hơn.
đặc tính điện áp dụng trong phạm vi hoạt động đầy đủ của điện áp đầu vào, đầu ra tải và nhiệt độ tấm cơ sở, trừ khi có quy định khác. Tất cả các nhiệt độ tham khảo nhiệt độ hoạt động tại các trung tâm của tấm cơ sở. Tất cả các dữ liệu thử nghiệm tại Tà = 25oC trừ nghĩa đặc biệt.
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu vào | 38 | Vdc | Liên tục, không điều hành | ||
36 | Vdc | Liên tục, điều hành | |||
38 | Vdc | Hoạt động bảo vệ tạm thời, <100ms | |||
Điện áp cách ly | 2000 | Vdc | Input Output | ||
Nhiệt độ hoạt động | -40 | 100 | ℃ | ||
nhiệt độ bảo quản | -55 | 105 | ℃ | ||
Kích hoạt tính năng để Vin-Voltage | -2.0 | 10 | Vdc |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Phạm vi áp đầu vào | 18 | 24 | 36 | Vdc | Liên tiếp |
Dưới áp Lockout | 16.8 | 17.8 | Vdc | Turn-trên Threshold | |
15.3 | 16,2 | Vdc | Ngưỡng turn-off | ||
Hiện tại đầu vào tối đa | 11 | Một | Đầy tải; 18Vdc Input | ||
hiệu quả | 88 | % | Đầy tải, điện áp giá đầu vào, Hình 1-4 | ||
phân tán | 3 | W | Min. tải | ||
Hiện tại đầu vào tàn tật | 10 | mA | Kích hoạt tính năng pin thấp | ||
Đề nghị Điện dung đầu vào bên ngoài | 100 | μF | ESR 0.1-0.2Ω tiêu biểu |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp đầu ra Set Point | 11,88 | 12.00 | 12.12 | Vdc | đầu vào danh định; không tải |
Output Phạm vi điện áp | 11,76 | 12.00 | 12,24 | Vdc | |
Output Phạm vi hiện tại | 0.1 | 12.5 | Một | Tiêu đề để giảm tải nhiệt; Hình 5-8 | |
Quy chế dòng | ± 0.02 | ± 0.50 | % | dòng thấp đến dòng cao; hết chỗ | |
Quy định tải | ± 0.02 | ± 0.50 | % | Min. tải đến đầy tải; đầu vào danh định | |
Quy chế nhiệt độ | ± 0.03 | ± 0.05 | % / ° C | Trong phạm vi nhiệt độ hoạt động | |
Giới hạn hiện tại | 13.75 | 15 | 16,3 | Một | Điện áp đầu ra 95% danh nghĩa |
Ngắn mạch hiện tại | 0.1 | 15 | 16,3 | Một | điện áp đầu ra <250 mV |
Ripple (RMS) | 20 | mV | đầu vào danh định; hết chỗ; Băng thông 20 MHz; Hình 13 | ||
Tiếng ồn (Peak-to-Peak) | 120 | mV | |||
Đầu ra tối đa Cap. | 8000 | μF | đầu vào danh định; hết chỗ | ||
Điện áp đầu ra Trim | ± 10 | % | đầu vào danh định; hết chỗ; |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Thay đổi ở đầu ra hiện tại (Di / dt = 0.1A / ms) | 360 | mV | 50% đến 75% đến 50% Iout tối đa; Hình 11 | ||
Thay đổi ở đầu ra hiện tại (Di / dt = 2.5A / ms) | 480 | mV | 50% đến 75% đến 50% Iout tối đa; Hình 12 | ||
Cài đặt thời gian | 200 | ms | Để trong vòng 1% Vout nom. | ||
Turn-trên Thời gian | 10 | Cô | Hết chỗ; Vout = 90% nom. Hình 9 | ||
Shut-down Fall Time | 300 | ms | Hết chỗ; Vout = 10% nom. Hình 10 | ||
Điện áp đầu ra chênh | 3 | % |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
chuyển đổi Tần số | 180 | 200 | 220 | KHz | giai đoạn điều chỉnh và giai đoạn cách ly |
Trim (Pin8) | Điện áp Trim (Pin8) | ||||
Điện áp đầu ra Trim | 10 | % | Trim Up, Trim Pin Vout (-). | ||
10 | % | Cắt Down, Trim Pin Vout (+). | |||
Kích hoạt tính (ON / OFF) Control (pin4) | Xem phần 7.1 | ||||
Kích hoạt tính năng điện áp Kích hoạt tính năng Nguồn hiện tại | 5 | Vdc | Kích hoạt tính năng pin nổi | ||
1 | mA | ||||
Kích hoạt tính (ON / OFF) Kiểm soát tích cực logic | 5 | 10 | Vdc | ON-Control, Logic cao hoặc nổi | |
-0.5 | 2.0 | Vdc | OFF-Control, Logic thấp | ||
Over-Load Protection | 110 | 120 | 130 | % | Hiện tại-Mode, Pulse bởi xung Giới hạn hiện tại Threshold, (% Xếp hạng Load) |
Ngắn mạch bảo vệ | 80 | mΩ | Loại: Hiccup Mode, không bám, Auto-Recovery, Threshold, ngắn mạch kháng | ||
Over-Nhiệt độ bảo vệ | 105 | ℃ | Loại: Non-chốt, Auto-Recovery; Threshold, PCB Nhiệt độ | ||
15 | ℃ | trễ |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Điện áp cách ly | 1500 | Vdc | Input Output | ||
1500 | Vdc | Đầu vào cho cơ sở | |||
500 | Vdc | Đầu ra cho cơ sở | |||
Kháng Isolation | 10 | MΩ | Tại 500VDC để kiểm tra nó khi áp suất khí quyển và RH là 90% | ||
Cách ly dung | 1000 | pF |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Cân nặng | 3.5 (99) | Oz (g) | mở Khung | ||
MTBF (tính toán) | 1 | MHrs | TR-NWT-000.332; 80% tải, 300LFM, 40 ℃ Tạ |
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | +100 | ℃ | Mở rộng, nhiệt độ cơ sở PCB | |
nhiệt độ bảo quản | -55 | 105 | ℃ | ở xung quanh | |
Hệ số nhiệt độ | ± 0.05 | % / ℃ | |||
Độ ẩm | 20 | 95 | % RH | Độ ẩm tương đối, không - ngưng tụ |
Tham số | Ghi chú |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Kim ngọn lửa Test (IEC 695-2-2) | Thử nghiệm trên toàn bộ lắp ráp; Ban & nhựa thành phần UL94V-0 compliant |
IEC 61000-4-2 |
Tham số | Ghi chú |
sự rung | quét 10-55Hz, 1 min./sweep, 120 quét cho 3 trục |
sốc Cơ | 100g phút, 2 giọt vào x và trục y, 1 giọt vào trục z |
Lạnh (hoạt động) | IEC60068-2-1 rao vặt |
nhiệt ẩm | IEC60068-2-67 Cy |
nhiệt độ xe đạp | -40 ° C đến 100 ° C, đoạn đường 15 ° C / phút., 500 chu kỳ |
Power / xe đạp nhiệt | Vin = min max, đầy tải, 100 chu kỳ |
thiết kế bên lề | Tmin-10 ° C đến Tmax + 10 ° C, 5 bước ° C, Vin = min max, 0-105% tải |
Cuộc sống thử | 95% đánh giá Vin và tải, đơn vị tại thời điểm giảm tải, 1000 giờ |
Solderability | IEC60068-2-20 |
Hình 1: Hiệu quả ở điện áp đầu ra danh định so với tải trọng hiện tại cho tối thiểu, danh nghĩa, và điện áp đầu vào tối đa ở 25 ° C.
Hình 2: Hiệu quả ở điện áp đầu ra danh định và 60% công suất định mức so với tốc độ luồng khí cho nhiệt độ không khí môi trường xung quanh 25 ° C, 40 ° C and55 ° C (danh định điện áp đầu vào).
Hình 3: tản điện ở điện áp đầu ra danh định so với tải trọng hiện tại cho tối thiểu, danh nghĩa, và điện áp đầu vào tối đa ở 25 ° C.
Hình 4: tản điện ở điện áp đầu ra danh định và 60% công suất định mức so với tốc độ luồng khí cho nhiệt độ không khí môi trường xung quanh 25 ° C, 40 ° C, và 55 ° C (danh định điện áp đầu vào).
Hình 5: sản lượng đường cong điện giảm tải tối đa so với nhiệt độ không khí xung quanh cho giá luồng không khí từ 0 LFM thông qua 400 LFM với không khí chảy từ pin 1 đến pin 5 (danh định điện áp đầu vào).
Hình 6: lô nhiệt của chuyển đổi ở đầy tải hiện nay (150W) với 25 ° C không khí chảy với tốc độ 100 LFM. Không khí được chảy qua bộ chuyển đổi từ pin 1 đến pin 5 (danh định điện áp đầu vào).
Hình 7: sản lượng đường cong điện giảm tải tối đa so với nhiệt độ không khí xung quanh cho giá luồng không khí từ 0 LFM thông qua 400 LFM với không khí chảy từ đầu vào đến đầu ra (danh định điện áp đầu vào).
Hình 8: lô nhiệt của chuyển đổi ở đầy tải hiện nay (150W) với 25 ° C không khí chảy với tốc độ 100 LFM. Không khí được chảy qua bộ chuyển đổi từ đầu vào đến đầu ra (danh định điện áp đầu vào)
Hình 9: Turn-on thoáng qua khi đầy tải (tải điện trở) (20 ms / div) điện áp .Input trước áp dụng.
Chương 1: Vout (5V / div) .Ch 2: ON / OFF đầu vào (5V / div)
Hình 10: Shut xuống thời gian mùa thu khi đầy tải (400 ms / div).
Chương 1: Vout (5V / div) .Ch 2: ON / OFF đầu vào (5V / div).
Hình 11: Phản ứng điện áp đầu ra để bước thay đổi tải hiện nay (50% -75% -50% của Iout (max); dI / dt = 0.1A / ms). Tải cap: 10μF, 100 mΩ ESR tụ điện tantali và 1μF tụ gốm. Chương 1: Vout (100mV / div).
Hình 12: Phản ứng điện áp đầu ra để bước thay đổi tải hiện nay (50% -75% -50% của Iout (tối đa): dI / dt = 2.5A / ms). Tải cap: 470μF, 30 mΩ ESR tụ điện tantali và 1μF nắp gốm. Chương 1: Vout (100mV / div).
Hình 13: gợn điện áp ngõ ra khi điện áp đầu vào danh định và tải trọng hiện tại đánh giá (100mV / div). Tải điện dung: 1μF gốm tụ điện và tụ điện tantali 10μF. Băng thông: 20 MHz.
Enable pin cho phép các mô-đun năng lượng sẽ được bật và tắt điện tử. Enable (ON / OFF) chức năng rất hữu ích trong việc bảo tồn năng lượng pin, cho các ứng dụng điện xung hay cho điện lên trình tự.
Enable pin là tham chiếu đến -Vin. Nó được kéo lên trong nội bộ, vì vậy không có nguồn điện áp bên ngoài là cần thiết. Một nhà sưu tầm mở (hoặc mở cống) chuyển đổi được đề nghị cho sự kiểm soát của Enable pin.
Khi sử dụng Enable pin, đảm bảo rằng các tài liệu tham khảo thực sự là pin -Vin, không trước EMI lọc hoặc từ xa từ các đơn vị. Quang khớp nối tín hiệu điều khiển và định vị các coupler quang trực tiếp tại các module sẽ tránh bất kỳ những vấn đề này. Nếu Enable pin không được sử dụng, nó có thể được trái nổi (logic tích cực) hoặc kết nối với pin -Vin (logic âm) .Figure Một chi tiết lăm mạch có thể cho các lái xe / OFF pin ON. Hình B là một cái nhìn chi tiết của mạch ON / OFF nội bộ.
· Input Under-Voltage Lockout: Bộ chuyển đổi được thiết kế để tắt khi điện áp đầu vào quá thấp, giúp tránh một vấn đề bất ổn hệ thống đầu vào, Mạch khóa là một so sánh với DC trễ. Khi điện áp đầu vào đang tăng lên, nó vượt quá giá trị điện áp Ngưỡng Turn-On điển hình (được liệt kê trên trang đặc điểm kỹ thuật) trước khi chuyển đổi sẽ bật. Sau khi chuyển đổi được bật, điện áp đầu vào phải giảm xuống dưới giá trị điện áp Ngưỡng Turn-Tắt điển hình trước khi chuyển đổi sẽ tắt.
· Kết quả Hạn chế hiện tại: Giới hạn tối đa hiện tại vẫn không đổi khi điện áp đầu ra giảm xuống. Tuy nhiên, một khi trở kháng của ngắn trên đầu ra là đủ nhỏ để làm giảm điện áp đầu ra dưới định Output DC Current-Limit Shutdown áp, bộ chuyển đổi vào trạng thái bảo vệ ngắn mạch không xác định chế độ nấc cho đến khi điều kiện ngắn mạch được lấy ra. Điều này ngăn cản nhiệt quá mức của bộ chuyển đổi hoặc ban tải.
· Hơn-Nhiệt độ Shutdown: Một cảm biến nhiệt độ trên bộ chuyển đổi cảm giác, nhiệt độ trung bình của các mô-đun. Mạch tắt máy nhiệt được thiết kế để chuyển đổi tắt khi nhiệt độ tại vị trí cảm nhận đạt giá trị Shutdown Over-Nhiệt độ. Nó sẽ cho phép chuyển đổi để bật lại khi nhiệt độ của địa điểm cảm nhận rơi bởi số lượng của Over-Nhiệt độ Shutdown giá trị Khởi động lại trễ.
Các gợn đầu ra gồm gợn tần số cơ bản và tần số cao gai tiếng ồn chuyển mạch. Các gợn tần số chuyển mạch cơ bản (hoặc gợn cơ bản) là trong 100KHz đến phạm vi 1MHz; tần số chuyển đổi cao tiếng ồn tăng vọt (hoặc chuyển đổi tiếng ồn) là trong 10 MHz đến khoảng 50MHz. Tiếng ồn chuyển mạch thường được chỉ định với băng thông 20 MHz để bao gồm tất cả các hài đáng kể cho các gai tiếng ồn.
Cách đơn giản nhất để đo gợn sản lượng và tiếng ồn là sử dụng một đầu dò sóng và vòng mặt đất ép trực tiếp chống lại các chân đầu ra chuyển đổi năng lượng, như hình dưới đây. Điều này làm cho các kết nối ngắn nhất có thể trên các thiết bị đầu cuối đầu ra. Đoạn clip mặt đất dò sóng không bao giờ nên được sử dụng trong các gợn sóng và tiếng ồn đo lường. Đoạn clip mặt đất sẽ không chỉ hành động như một ăng-ten và đón các bức xạ năng lượng tần số cao, nhưng nó sẽ giới thiệu tiếng ồn phổ biến chế độ để đo lường là tốt.
Các thiết lập thử nghiệm tiêu chuẩn cho phép đo gợn & tiếng ồn được thể hiện trong hình D. Một ổ cắm đầu dò (Tektronix, PN 131,0258-00) được sử dụng cho các phép đo để loại bỏ tiếng ồn xe bán tải liên quan với clip mặt đất dài của thiết bị thăm dò phạm vi.
Ghi chú:
1. Pins 3 là 0.040 "(1.02mm) dia.
2. Tất cả các chân khác là 0,060 "(1.52mm) dia.
3. Dung sai: x.xx ± 0,02 (xx ± 0.5mm).
x.xxx ± 0.010 trong. (x.xx ± 0.25mm)
Pin số | Tên | Chức năng |
1 | Vin (+) | điện áp đầu vào tích cực |
2 | Vin (+) | điện áp đầu vào tích cực |
3 | cho phép | TTL đầu vào biến đổi ON và OFF, tham chiếu đến Vin (-), với nội kéo lên. |
4 | Vin (-) | điện áp đầu vào tiêu cực |
5 | Vin (-) | điện áp đầu vào tiêu cực |
6 | Vout (-) | điện áp đầu ra tiêu cực |
7 | Vout (+) | điện áp đầu ra tích cực |
số 8 | tỉa | Đầu ra điện áp trim. Để lại pin TRIM mở cho điện áp đầu ra danh định. |
