Place of Origin: | China |
Hàng hiệu: | Meanwell |
Chứng nhận: | CE,ROHS, TUV, UL |
Model Number: | RS-35 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
Giá bán: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
Điểm nổi bật: | dẫn điện cao cấp điện,Đèn LED Nguồn cung cấp |

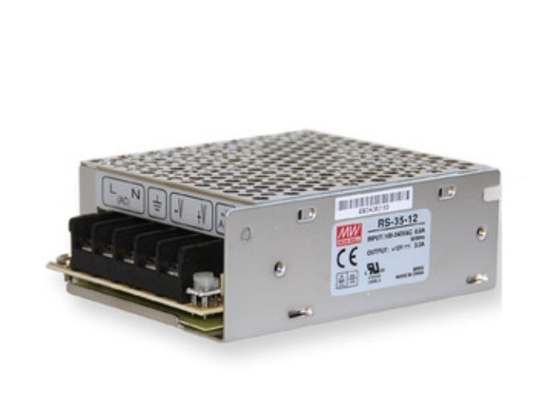

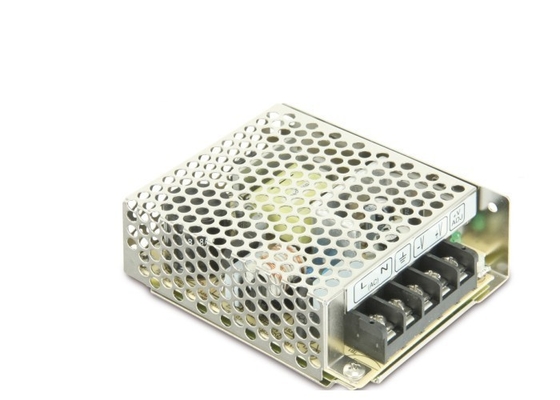

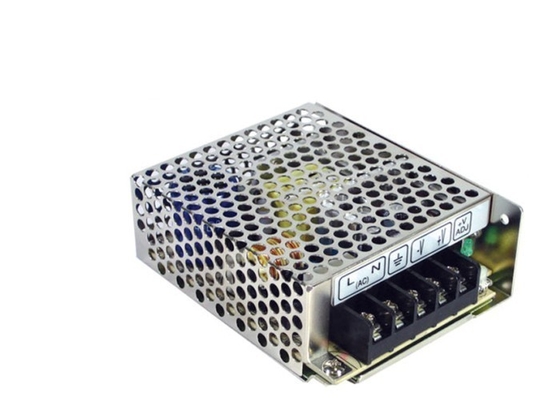

35W AC DC LED Nguồn cung cấp đèn LED điều khiển 12V RS-35 Điện áp không đổi
G3 series RS-35 kèm theo Switching Tính năng Nguồn cung cấp:
1. Phổ AC đầu vào / Đầy đủ
2. Hàng rào: ngắn mạch / quá tải / Qua điện áp
3. Làm lạnh bằng đối lưu không khí tự do
4. Đèn LED chỉ báo cho quyền lực
5. 100% đầy tải burn-in test
6. Không tiêu thụ điện năng tải <0.5W
7. Tất cả các sử dụng 105 C, cuộc sống lâu dài tụ điện
8. Chịu được 300VAC tăng đầu vào cho 5 giây
9. hành cao nhiệt độ lên đến 70
10. Chịu được kiểm tra độ rung 5G
11. Hiệu quả cao, cuộc sống lâu dài và độ tin cậy cao
12. 3 năm bảo hành
Meanwell G3 Series AC Power Adapter:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
RD-35 / RD-50 / RD-65 / RD-85 / RD-125
RID-50 / RID-65 / RID-85 / RID-125, RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
Chi tiết ngắn gọn:
35W - Single Output | ||||
Model No. | Đầu ra | Tol. | R & N | Effi. |
RS-35-3,3 | 3.3V, 0 ~ 7.0A | ± 3% | 80mV | 76,5% |
RS-35-5 | 5V, 0 ~ 7.0A | ± 2% | 80mV | 80,5% |
RS-35-12 | 12V, 0 ~ 3.0A | ± 1% | 120mV | 84,5% |
RS-35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86,0% |
RS-35-24 | 24V, 0 ~ 1.5A | ± 1% | 200mV | 88,0% |
RS-35-48 | 48V, 0 ~ 0.8A | ± 1% | 200mV | 88,5% |
Thông số kỹ thuật:
Model No. | RS-35 RD-35 |
AC dải điện áp đầu vào | 85 ~ 264VAC, 120 ~ 373VDC |
AC dòng khởi động (tối đa). | 36A ở 230VAC |
phạm vi điều chỉnh DC | ± 10% của Potentiometer cho đầu ra duy nhất; CH1 -5% ~ + 10% chiết cho nhiều đầu ra |
bảo vệ quá tải | 110% ~ 150% chế độ nấc, tự động phục hồi (150% ~ 190% cho RID-125-1205 / 2405) |
Bảo vệ quá điện áp | 115% ~ 135% điện áp đầu ra đánh giá, chế độ nấc, tự động phục hồi |
chịu được điện áp | I / P - O / P: 3kVAC, I / P - FG: 1.5kVAC, O / P - FG: 0.5kVAC, 1 phút |
Nhiệt độ làm việc | -25 ~ + 70 ° C (tham khảo các đường cong giảm tải cho các mô hình khác nhau) |
sự rung | 10 ~ 500Hz, 5G 10min. / 1 chu kỳ, thời gian 60 phút. từng cùng X, Y, trục Z |
Tiêu chuẩn an toàn | UL60950-1, TUV EN60950-1 phê duyệt |
tiêu chuẩn EMC | EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
liên quan | khối thiết bị đầu cuối cho đầu vào và đầu ra |
Kích thước (DxRxC) (mm) | 99x 82x 36 |
Trường hợp số | 932A |
Đóng gói | 45pcs /14.0kg |
CHÚ THÍCH:
1. Tất cả các thông số không đặc biệt đề cập được đo tại 230VAC đầu vào, tải đánh giá và 25 C, nhiệt độ môi trường xung quanh.
2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 '' xoắn đôi dây chấm dứt với một 0.1uf & tụ điện song song 47uF.
3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định.
4. Quy chế Line được đo từ dòng thấp đến dòng cao với tải đánh giá.
5. tải quy định được đo từ 0% đến 100% đánh giá tải.
6. Việc cung cấp điện được coi là một thành phần sẽ được cài đặt vào một thiết bị thức. Các thiết bị cuối cùng phải được tái xác nhận rằng nó vẫn đáp ứng chỉ thị EMC. Để có hướng dẫn về cách thực hiện những thử nghiệm EMC, bạn có thể tham khảo để "thử nghiệm EMC của nguồn điện thành phần" hoặc liên hệ với bán hàng của chúng tôi.
Meanwell AC Power Supply của Phạm vi sản phẩm của chúng tôi:
G3 series
NE series
SE series
LRS series
yêu cầu của bạn rất hoan nghênh!
