| Place of Origin: | China |
| Hàng hiệu: | Meanwell |
| Chứng nhận: | CE,ROHS, TUV, UL |
| Model Number: | SE-450 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Giá bán: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 225*124*50mm (L*W*H) | Protections: | Short circuit / Overload / Over voltage / Over temperature |
|---|---|---|---|
| PACKING: | 1.25Kg;12PCS/16Kg/1CUFT | Over voltage protection: | 115%~145% |
| EMC EMISSION: | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
| Overload protection: | 105%~150% Shut down o/p voltage, repower on to recover | Warranty: | 2 Years |
| Điểm nổi bật: | dẫn điện cao cấp điện,Đèn LED Nguồn cung cấp |
||

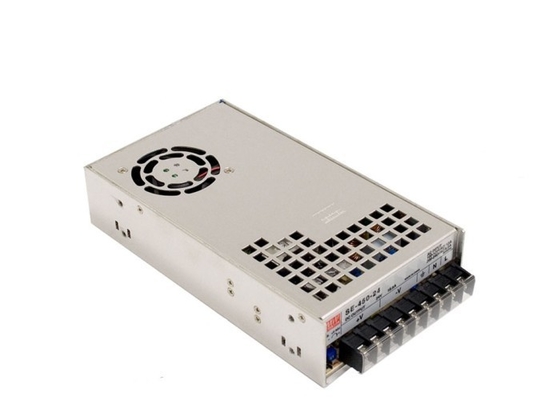

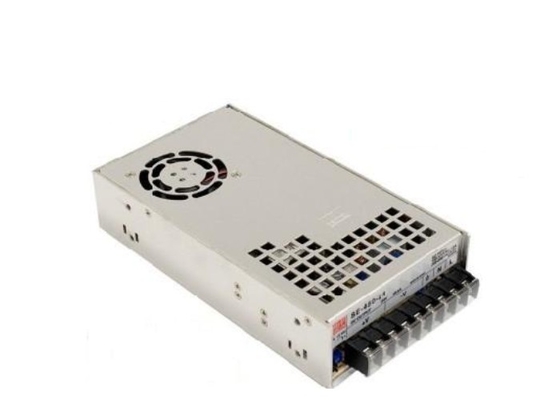

Meanwell SE-450 AC DC LED Driver Power Supply 12V 24V không đổi điện áp LED
Kèm theo SE series tính năng Miniature 100W-450W:
1. AC đầu vào lựa chọn bằng switch
2. Chịu 300VAC tăng đầu vào trong 5 giây (SE-200/350)
3. Hàng rào: ngắn mạch / quá tải / Qua điện áp / Over nhiệt độ (trừ SE-100)
4. không khí làm mát cưỡng bức bằng cách tích hợp quạt DC (SE-350/450)
5. Tích hợp quạt ON / OFF (SE-350)
6. Tích hợp liên tục mạch hạn chế hiện hành (SE-200/350)
7. Chịu được kiểm tra độ rung 5G (SE-200/350)
8. Tích hợp chức năng cảm giác từ xa (SE-450)
9. 100% đầy tải burn-in test
10 chỉ thị LED cho quyền lực
11. 2 năm bảo hành
SE Dòng SE-350 Độc Output Power Supply Các tính năng:
1. AC đầu vào hoạt động tăng hiện tại hạn chế
2. AC phạm vi đầu vào được lựa chọn bằng cách chuyển đổi
3. Hàng rào: Ngắn mạch / quá tải / Qua điện áp / Over nhiệt độ.
4. không khí làm mát cưỡng bức bằng cách tích hợp sẵn DC bóng mang quạt
5. Tích hợp chức năng cảm giác từ xa
6. Đèn LED chỉ báo cho quyền lực
7. UL
9. 2 năm bảo hành
Kèm theo Switching Power Supplies
SE Series:
Độc Output Power Supply: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500
Chi tiết ngắn gọn của Single Output 450W LED Power Supply:
| Đầu ra 450W-Single | ||||
| Model No. | Đầu ra | Tol. | R & N | Effi. |
| SE-450-3,3 | 3.3V, 0 ~ 75A | ± 3% | 200mV | 74% |
| SE-450-5 | 5V, 0 ~ 75A | ± 3% | 200mV | 78% |
| SE-450-12 | 12V, 0 ~ 37.5A | ± 1% | 200mV | 83% |
| SE-450-15 | 15V, 0 ~ 30A | ± 1% | 200mV | 84% |
| SE-450-24 | 24V, 0 ~ 18.8A | ± 1,5% | 200mV | 86% |
| SE-450-36 | 36V, 0 ~ 12.5A | ± 1% | 200mV | 86% |
| SE-450-48 | 48V, 0 ~ 9.4A | ± 1% | 200mV | 88% |
SE series 100W tới 450W Specfications:
| Model No. | SE-100 | SE-200 | SE-350 | SE-450 | |
AC đầu vào dải điện áp | 115 / 230VAC bằng công tắc | ||||
AC xâm nhập hiện tại (max.) | Lạnh bắt đầu, 36A ở 230VAC | Lạnh bắt đầu, 55A ở 230VAC | Lạnh bắt đầu, 60A ở 230VAC | Lạnh bắt đầu, 55A ở 230VAC | |
điều chỉnh DC phạm vi | -5% ~ + 10% đánh giá điện áp đầu ra | ± 10% điện áp đầu ra đánh giá | |||
quá tải sự bảo vệ | Phạm vi | 110% ~ 150% | 105% ~ 150% | 105% ~ 135% | 105% ~ 150% |
| Kiểu | chế độ Hiccup, tự động phục hồi | hạn chế hiện tại không đổi, tự động phục hồi | Shut down o / p điện áp, REpower trên để phục hồi | ||
qua điện áp sự bảo vệ | 115% ~ 135% | 115% ~ 145% | |||
chịu được Vôn | I / P - O / P: 3kVAC, I / P - FG: 1.5kVAC, O / P-FG: 0.5kVAC | ||||
Đang làm việc nhiệt độ | -20 ~ + 60 ° C | -20 ~ + 60 ° C | -20 ~ + 60 ° C | -10 ~ + 60 ° C (tham khảo cho sản lượng giảm tải đường cong) | |
sự an toàn tiêu chuẩn | UL60950-1, GB4943 (SE-100 chỉ) đã được phê duyệt | ||||
EMC tiêu chuẩn | EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, GB9254 chỉ SE-100 | ||||
| liên quan | 7P / 9.5mm khối thiết bị đầu cuối sân 9P / 9.5mm khối thiết bị đầu cuối sân với khối thiết bị đầu cuối sân bìa 9P / 11mm với nắp | ||||
Chiều hướng (DxRxC) (mm) | 159x 97x 38 | 215x 115x 50 | 225x 124x 50 | ||
| Trường hợp số | 901 | 912E | 912C | 986A | |
| Đóng gói | 30pcs / 17.5kg | 12pcs / 12kg | 12pcs / 13.5kg | 12pcs / 16kg | |
CHÚ THÍCH:
1. Tất cả các thông số khác không đặc biệt đề cập được đo tại 230VAC đầu vào, tải đánh giá và 25 ℃ nhiệt độ môi trường xung quanh.
2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 "xoắn cặp dây chấm dứt với một 0.1uf & tụ điện song song 47uF.
3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định.
SE-450 series Datasheet:
SE Dòng SE-450 mô hình có sẵn:
NES-450-3,3
NES-450-5
NES-450-12
NES-450-15
NES-450-24
NES-450-36
NES-450-48
