Place of Origin: | Guangdong China (Mainland) |
Hàng hiệu: | QUAWIN / OEM |
Chứng nhận: | CE,ROHS |
Minimum Order Quantity: | 100 Piece/Pieces |
---|---|
Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
Delivery Time: | samples within 5 days,15 days for bulk orders |
Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
Supply Ability: | 500000 Piece/Pieces per Month |
Rated Power: | 40W | Rated Voltage: | DC 15V |
---|---|---|---|
Application: | Led strips, led down lights | IP Rating: | IP67 |
name: | Waterproof Led Driver | Chứng nhận: | UL, ROHS, CE |
Điểm nổi bật: | LED dải Driver,quyền lực đã dẫn lái xe |

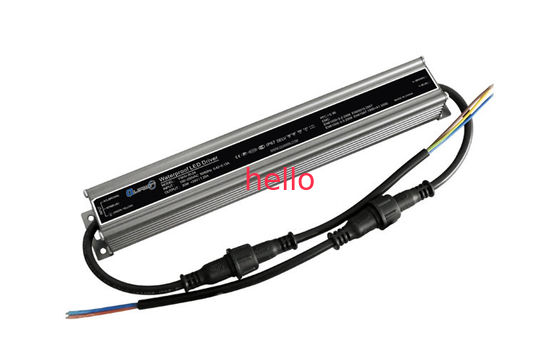

Không thấm nước IP67 liên tục áp LED điều khiển vi mạch 40W DC 15V
Nhanh Chi tiết:
1. Hiệu quả cao 89%
2. Chi phí thấp, độ tin cậy cao
3. Đầy đủ 90 ~ 264VAC
4. Hàng rào:
. Ngắn mạch
. Quá tải
. Quá áp
. Quá nhiệt độ
5. Làm việc nhiệt độ: -40 ℃ ~ + 70 ℃
6. Thiết kế IP67 cho các ứng dụng trong nhà và ngoài trời
7. 2 ~ 3 lần burn-in test (+ 50 ℃ / -40 ℃ khi đầy tải với hơn 14 giờ)
Ứng dụng
Dải Led, đèn cảnh quan dẫn, dẫn xuống đèn, dẫn màn hình hiển thị điện tử ...... vv
Đặc điểm kỹ thuật | ||
M odel | QW150-026-AW (Chú thích 1) | |
Đầu ra | Điện áp định mức | 15VDC |
Ouput Phạm vi hiện tại | 0 ~ 2.6a | |
Công suất | 40W | |
Ripple và tiếng ồn (Max) (Lưu ý 2) | 150mVp-p | |
điện áp Nhẫn | ± 3,0% | |
Quy chế dòng | ± 1% | |
Quy định tải | ± 1.0% | |
Set-up, Rise Time | 1500ms 80ms / 230VAC, 2000 mili giây 80ms / 110VAC | |
Giữ-up Thời gian | 50ms / 230VAC khi đầy tải, 25ms / 110VAC khi đầy tải | |
Đầu vào | Phạm vi điện áp | 90 ~ 264VAC |
Dải tần số hiệu quả (Lưu ý 3) | 47 ~ 63Hz | |
86,0% | ||
AC hiện tại | 0.50A ~ 0.17A | |
sự xâm nhập hiện tại | Khởi động lạnh tại 45A / 230VAC, đầu vào tại Tà: 25 ℃ bắt đầu lạnh. | |
rò rỉ hiện tại | <0.5mA tại 230VAC, 60Hz đầu vào | |
P r otection | bảo vệ hiện tại | ± 1% (hiện nay hạn chế loại) giới hạn hiện tại Constant, phục hồi sau khi vấn đề bị lỗi |
Over-Voltage | 110% ~ 130% (Shut down O / P áp, REpower trên để phục hồi) | |
Quá tải | 130% ~ 150% (Shut down O / P áp, REpower trên để phục hồi) | |
Ngắn mạch | Chế độ Hiccup, phục hồi tự động sau khi vấn đề bị lỗi được loại bỏ | |
Chống sét | Ống xả khí tự động mở để xả, REpower trên để phục hồi | |
Quá nhiệt độ | 85 ℃ ± 10 ℃ (Shut down O / P áp, lại điện vào phục hồi) | |
môi trường | Môi trường làm việc (Lưu ý 4) | -40 ℃ ~ + 70 ℃ |
Working Độ ẩm | 20 ~ 90% RH không ngưng tụ | |
Lưu trữ Môi trường & | -45 ℃ ~ + 80 ℃ | |
TEMP. hệ số | ± 0,05% ℃ (0 ~ 50 ℃) | |
sự rung | 10 ~ 500Hz, 2G 10min./1cycle, thời gian cho 60min. từng cùng X, Y, trục Z | |
An toàn & EMC | Tiêu chuẩn an toàn | EN-61.347-1, EN61347-2-13, IP67, thử nghiệm ROHS, Thiết kế tham khảo UL8750 |
chịu được áp | I / PO / P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC | |
Kháng Isolation | I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | |
EMC thải | Tuân thủ EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006; | |
EMC Immunity | Tuân thủ EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 | |
Loại khác | Life Span (Lưu ý 5) | ≥50000Hrs (25 ~ 30 ℃) |
Không tiêu thụ tải điện | ≤1.0W | |
MTBF (Lưu ý 6) | 250K giờ phút, MIL-HDBK-217F (25 ℃) | |
Kích thước (Thuyết minh số 7) | 248 * 36 * 29 mm (L * W H *) | |
Đóng gói (Note 8) | 40pcs / carton | |
Cân nặng | 0.4Kg / chiếc / 40pcs / CTN | |
Ghi chú | Tất cả các thông số được đo ở nhiệt độ bình thường (25 ~ + 28 ℃) | |
1. Điện áp đánh giá có thể được tùy chỉnh, chẳng hạn như 18V / 27V ... có thể được tùy chỉnh | ||
2. Ripple & Tiếng ồn được đo tại 20KHz băng thông bằng cách sử dụng một 12 "xoắn cặp dây chấm dứt với một 0,1 UF & | ||
3. Hiệu quả đo tại điện áp đầu ra Max, và 230VAC với đầy tải, nếu có 110VAC hiệu quả | ||
4. Loạt bài này có thể làm việc -45 ~ -50 ℃ (đầy tải), nếu cần thiết có liên quan đến tham số liên hệ với chúng tôi. | ||
5. Điều này đo tại 120VAC, 80% ~ 85% tải với nhiệt độ môi trường khoảng + 25 ℃ ~ + 30 ℃, nhiệt độ bên ngoài nhà ở với + 55 ℃ hay như vậy. | ||
6. Đây đo tại 120VAC, 80% ~ 85% tải với nhiệt độ môi trường khoảng + 25 ℃ ~ + 30 ℃, nhiệt độ bên ngoài nhà ở với + 55 ℃ hay như vậy. | ||
7. Thông tin chi tiết xem dự thảo cơ khí sau. | ||
8. Phương pháp 18pcs bao bì là không thích hợp cho trình điều khiển dẫn đầu với kết nối không thấm nước |
Thông số kỹ thuật cơ khí
Sơ đồ khối
Giảm tải đường cong đặc điểm tĩnh
Hiệu quả & tải về (24V) (110VAC / 230VAC)
