Place of Origin: | China |
Hàng hiệu: | Enargy |
Model Number: | SC100-24D2412 |
Minimum Order Quantity: | 1pcs |
---|---|
Giá bán: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Điểm nổi bật: | 12v ac / dc cung cấp điện |
---|

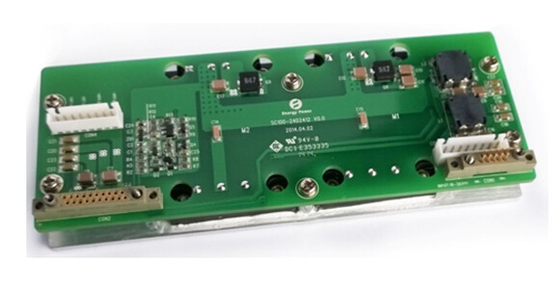

AC-DC Power Supplies 100W Output 24V12V SC100-24D2412
Các tính năng chính
phạm vi đầu vào: 18 ~ 36Vdc
đầu ra kép: 24V / 2.5A, 12V / 3.33A
Hiệu quả cao: 90%
quy định dòng: ≤ ± 1%
Tải quy định: ≤ ± 1%
gợn thấp và tiếng ồn: ≤ ± 1%
Enable (Bật / Tắt) Kiểm soát
Cách ly điện áp: 1500Vdc
chế độ Hiccup bảo vệ ngắn mạch
Sản lượng bảo vệ quá dòng
mát tự nhiên
Tổng quan về sản phẩm
Chuyển đổi sử dụng DC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao. cấu trúc baseplate nhôm cung cấp hiệu suất nhiệt phi thường.
Đặc Electric
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Dải điện áp đầu vào | 18 | 24 | 36 | Vdc | |
Max. đầu vào hiện tại | 6.5 | Một | Min. điện áp đầu vào, đầy tải | ||
hiệu quả | 90 | % | Xếp hạng điện áp đầu vào, tải trọng định mức |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú | ||
Dải điện áp đầu ra | 24V | 23,52 | 24 | 24.48 | Vdc | ||
12V | 11,76 | 12 | 12,24 | Vdc | |||
phạm vi hiện tại đầu ra | 24V | 0 | 2.5 | Một | |||
12V | 0 | 3.33 | Một | ||||
Quy chế dòng | ± 1 | % | |||||
Quy định tải | ± 1 | % | |||||
Ripple & tiếng ồn | 24V | 240 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | |||
12V | 120 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | ||||
đáp ứng động | Độ lệch | ± 4 | % | 25% đến 50% đến 25% Iout tối đa, 50% đến 75% đến 50% Iout tối đa, 1A / chúng tôi | |||
Cài đặt thời gian | 300 | uS | Để trong vòng 1% Vout nom. | ||||
vượt qua điện áp đầu ra | 5 | % | |||||
Điện dung đầu ra | 24V | 1800 | μF | ||||
12V | 3000 | μF | |||||
Kích hoạt tính năng kiểm soát | chuyển đổi bên ngoài | ||||||
Lưu ý: Một chuyển đổi bên ngoài điều khiển kích hoạt chức năng. Bấm công tắc một lần dưới điện áp đầu vào với điều kiện, các mô-đun sẽ điện về. Bấm công tắc một lần nữa, các mô-đun sẽ tắt.
Đặc điểm bảo vệ
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
Sản lượng bảo vệ quá tải | 24V | 2.75 | 4.5 | Một | nấc cục | |
12V | 3.5 | 6.5 | Một | |||
Ngắn - Bảo vệ mạch | 10 | mΩ | nấc cục |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -20 | +60 | ℃ | ||
nhiệt độ bảo quản | -40 | +85 | ℃ | ||
Độ ẩm tương đối | 20 | 90 | % | ||
Độ ẩm lưu trữ | 10 | 95 | % | ||
độ cao | 3000 | m |
Đặc điểm an toàn
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
điện áp cách ly | Đầu vào đến đầu ra | 1500 | Vdc | 1mA / 1 phút, Không phóng điện hồ quang và các sự cố | ||
Đầu vào xuống đất | 1500 | kỳ nghỉ hè | ||||
Đầu ra cho mặt đất | 500 | Vdc | 1mA / 1 phút, Không phóng điện hồ quang và các sự cố | |||
kháng Isolation | Đầu vào đến đầu ra | 100 | MΩ | 500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm |
tuân thủ các tiêu chuẩn
Tiêu chuẩn | Ghi chú |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
Thông tin vật lý
Outline Cơ
Chiều dài x rộng x heigth: 160 × 60 × 26 (mm), 6,3 × 2,36 × 1,02 (trong),
định danh pin
Connect / Spec | Pin số | Tên |
CON1 / CY59T10BJ | 1,6 | Vin |
2,3,4,7,8,9 | NU | |
5,10 | Vin | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (Vout +) | |
2 | ON / OFF1 | |
12 | ON / OFF2 | |
3,4,5,8,13,14,15,18 | NU | |
6,16 | 24V1 (Vout-) | |
7,17 | 24V1 (Vout +) | |
9,19 | 12V (Vout-) | |
10,20 | 12V (Vout +) |
Ứng dụng Ghi chú: Một loạt các ứng dụng ghi chú và các giấy tờ trắng kỹ thuật có thể được tải về ở định dạng pdf từ trang web của chúng tôi.
