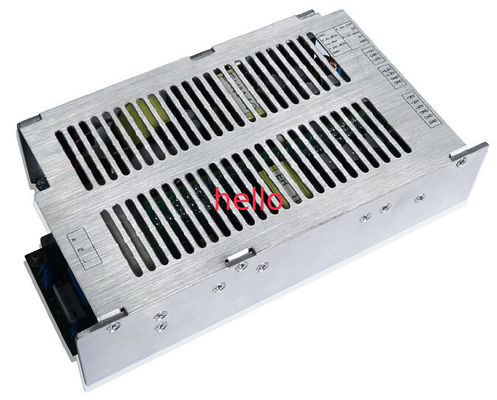

AC-DC Power Supplies 500W Output 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
Các tính năng chính
phạm vi đầu vào: 165 ~ 270Vac
kết quả đầu ra tăng gấp bốn lần: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A
Hiệu quả cao: 87%
quy định dòng: ≤ ± 2%
Tải quy định: ≤ ± 2%
Bảo vệ ngắn mạch
Sản lượng bảo vệ quá dòng
Sản lượng bảo vệ quá điện áp
Đầu vào bảo vệ quá điện áp
Đầu vào điện áp dưới lock-out
Bảo vệ quá nhiệt
RoHS compliant
mát tự nhiên
Tổng quan về sản phẩm
Chuyển đổi sử dụng AC-DC này sức mạnh xử lý, kiểm soát và bao bì công nghệ để cung cấp hiệu suất, tính linh hoạt, độ tin cậy và hiệu quả chi phí của một thành phần năng lượng trưởng thành tiến. chuyển đổi tần số cao cung cấp mật độ năng lượng cao với tiếng ồn thấp và hiệu quả cao.
Đặc Electric
Đặc điểm đầu vào
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
điện áp ngõ vào | 220 | kỳ nghỉ hè | |||
AC dải điện áp đầu vào | 165 | 270 | kỳ nghỉ hè | ||
Dải tần số đầu vào AC | 47 | 63 | Hz | ||
Max. đầu vào hiện tại | 3.5 | Một | Min. điện áp đầu vào, đầy tải | ||
Đầu vào dòng khởi động | 40 | Một | Max. điện áp đầu vào, 25 ℃, bắt đầu đầu tiên | ||
hiệu quả | 85 | 87 | % | Xếp hạng điện áp đầu vào, tải trọng định mức |
Đặc sản
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
Dải điện áp đầu ra | 30V | 24 | 30 | 31 | Vdc | |
5.8V | 5.6 | 5.8 | 6 | Vdc | ||
24V | 23 | 24 | 25 | Vdc | Kích hoạt tính năng on / off | |
12V | 11 | 12 | 13 | Vdc | Kích hoạt tính năng on / off | |
phạm vi hiện tại đầu ra | 30V | 0 | 9 | 12 | Một | |
5.8V | 0 | 6 | 9 | Một | ||
24V | 0 | 2 | 2.5 | Một | ||
12V | 0 | 2 | 2.5 | |||
Quy chế dòng | ± 2 | % | ||||
Quy định tải | ± 2 | % | ||||
Quy chế nhiệt độ | ± 0.02 | % / ° C | Trong phạm vi nhiệt độ hoạt động | |||
Ripple & tiếng ồn | 30V | 400 | mV | đầu vào đánh giá, đầy tải, băng thông 20 MHz | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
Turn-trên thời gian tăng | 500 | Cô | Tải đầy đủ, 10% ~ 90% Vout | |||
Turn-trên thời gian trễ | 4 | S | 220Vac, đầy đủ tải | |||
vượt qua điện áp đầu ra | ± 5 | % |
Đặc điểm bảo vệ
Tham số | min | typ | Max | Các đơn vị | Ghi chú | ||
Đầu vào điện áp dưới khóa | Turn-trên ngưỡng điện áp | 155 | 165 | kỳ nghỉ hè | |||
Turn-off điện áp ngưỡng | 135 | 145 | kỳ nghỉ hè | ||||
Đầu vào bảo vệ quá điện áp | bảo vệ điện áp | 285 | 305 | kỳ nghỉ hè | |||
phục hồi điện áp | 275 | 295 | kỳ nghỉ hè | ||||
Sản lượng bảo vệ quá điện áp | 30V | 32 | 35 | Vdc | nấc cục | ||
5.8V | 7,5 | Vdc | nấc cục | ||||
Ngắn - Bảo vệ mạch | 10 | mΩ | nấc cục | ||||
Hơn nhiệt độ bảo vệ | tự động khôi phục | ||||||
máy dò điện áp đầu vào | 150-290Vac chuyển đổi để 0.5-3.1Vdc thay đổi tuyến tính | điều kiện tải trọng: 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
máy dò hiện tại đầu vào | 0-3A chuyển đổi để 0.5-3.1Vdc thay đổi tuyến tính | ||||||
Đặc điểm chung
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
MTBF | 100 | KHrs | đầu vào đánh giá, đầy tải, 25 ℃ | ||
Cân nặng | 1500 | g |
Đặc điểm môi trường
Tham số | min | typ | Max | Các đơn vị | Ghi chú |
Nhiệt độ hoạt động | -40 | +75 | ℃ | ||
nhiệt độ bảo quản | -40 | +85 | ℃ | ||
Độ ẩm tương đối | 10 | 90 | % | ||
Độ ẩm lưu trữ | 10 | 95 | % | ||
độ cao | 4000 | m | |||
Áp suất không khí | 70 | 106 | Kpa |
Đặc điểm an toàn
Tham số | min | typ | Max | Các đơn vị | Ghi chú | |
điện áp cách ly | Đầu vào đến đầu ra | 1500 | kỳ nghỉ hè | 5mA / 1 phút, Không phóng điện hồ quang và các sự cố | ||
Đầu vào xuống đất | 1500 | kỳ nghỉ hè | ||||
Đầu ra cho mặt đất | 500 | Vdc | 5mA / 1 phút, Không phóng điện hồ quang và các sự cố | |||
kháng Isolation | Đầu vào đến đầu ra | 10 | MΩ | 500VDC / 1 phút, áp suất khí quyển bình thường, 90% độ ẩm | ||
rò rỉ hiện tại | Đầu vào xuống đất | 3.5 | mA | 264Vac, điều kiện bình thường |
Đặc điểm EMC
Mục | Tiêu chuẩn | Điều kiện | Ghi chú |
CE | EN301489-1-8.4 | lớp B | kiểm tra hệ thống đường chuyền |
RE | EN301489-1-8.4 | lớp B | kiểm tra hệ thống đường chuyền |
điều hòa | EN301489-1-8.5 | ||
dao động điện áp và nhấp nháy | EN301489-1-8.6 | ||
Dâng trào | EN61000-4-5 | chế độ khác biệt ± 2KV, phổ biến chế độ ± 4kV | tiêu chí B |
NHÚNG | EN61000-4-11 EN55024 | Điện áp dip để 0% Út, 10ms | Tiêu chí B, thử nghiệm ở giai đoạn 0, 90, 180 và 270 |
Điện áp nhúng đến 40% Út, 20ms | |||
Điện áp nhúng đến 70% Út, 50ms |
Ghi chú:
Tiêu chí A: hiệu suất bình thường trong và sau khi thử nghiệm.
Tiêu chí B: bảo vệ điện áp thấp hoặc thiết lập lại không được phép. Tạm thời dao động điện áp đầu ra không còn sau khi rối loạn chấm dứt, và từ đó các EUT phục hồi hiệu năng bình thường của nó tự động. Trong thử nghiệm hệ thống, điện áp đầu ra biến động hoặc thiết lập lại không được phép quá.
Tiêu chí C: mất tạm thời của sản lượng được cho phép, nhưng các phần cứng không thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó tự động hoặc can thiệp điều hành.
Tiêu chí R: Mất đầu ra mà không thu hồi được cho phép. Các thành phần bảo vệ chính (cầu chì) có thể bị hư hỏng. EUT phục hồi hiệu năng bình thường của nó sau khi thay thế các thành phần bị hư hỏng.
Trình độ chuyên môn về môi trường
Tham số | Ghi chú |
sự rung | Dải tần số: 5-20Hz, + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ trục, 30 phút / trục |
sốc Cơ | Half-sin sóng, 300m / s2,11ms, ± X, ± Y, Z ±, 6tims / hướng |
nhiệt độ xe đạp | -40 ° C đến 55 ° C, đoạn đường nối 1 ° C / phút., 6 chu kỳ |
Power / xe đạp nhiệt | Vin = min max, đầy tải, 100 chu kỳ |
Outline Cơ
Chiều dài x rộng x heigth: 210 × 115,5 × 52 (mm), 8,27 × 4,55 × 2,05 (trong),
designAations nối
CN9 mẫu: H101-5 / 3.96
Ghim# | Tên |
1 | L |
2 | NC |
3 | PE |
4 | NC |
5 | N |
J2 mẫu: H101-5 / 3.96
Ghim# | Tên |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 mẫu: H101-4 / 3.96
Ghim# | Tên |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 mẫu: H101-3 / 3.96
Ghim# | Tên |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
Ghim# | Tên | Ghi chú |
1 | GND | GND |
2 | P_30V_CON | 30V cắt |
3 | P_AC_CON | Điện áp đầu vào phát hiện |
4 | ID0 | Kết nối với GND |
5 | Cur_Mon | Đầu vào hiện tại phát hiện |
6 | P_12V_CON | 12V Kích hoạt |
7 | P_24V_CON | 24V Kích hoạt |
số 8 | ID1 | Kết nối với GND |
9 | GND | GND |
10 | GND | GND |
