| Place of Origin: | Dongguan,Guangdong,China |
| Hàng hiệu: | UCHI |
| Chứng nhận: | UL.VDE.SGS.CTI |
| Model Number: | CFR1/6W |
| Minimum Order Quantity: | 10000PCS |
|---|---|
| Giá bán: | Negotiable |
| Packaging Details: | Bulk/Tape |
| Delivery Time: | 7 working days |
| Payment Terms: | T/T,Paypal,Western Union,Money gram |
| Supply Ability: | 8000,000,000PCS Per Month |
| Điểm nổi bật: | điện trở màng mỏng,điện trở suất cao,điện trở phim carbon cố định |
||
|---|---|---|---|

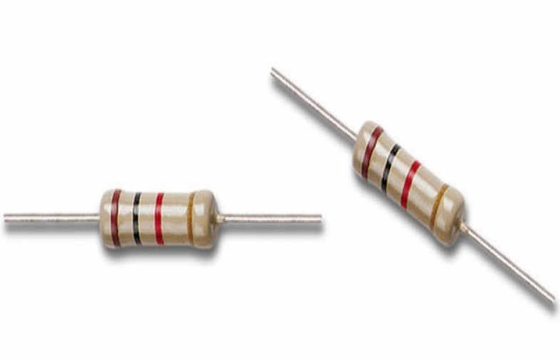

High Power 6W Carbon phim 330 Ohm Điện trở E24 Đối với Power Supplies
Nhanh Chi tiết:
• Dải nhiệt độ -55 ° C ~ + 155 ° C
• ± 5% dung sai
• hiệu suất chất lượng cao với giá kinh tế
• Tương thích với các thiết bị chèn tự động
• Loại chống cháy có sẵn
• Tin bọc dây đồng ủ
• Các giá trị dưới 1Ω hoặc trên 10MΩ có sẵn theo yêu cầu đặc biệt, hãy hỏi để biết chi tiết
Sự miêu tả:
Điện trở phim Carbon là một loại hình điện trở cố định. Chúng được xây dựng trên một tàu sân bay gốm với một bộ phim carbon nguyên chất mỏng xung quanh nó, có chức năng như vật liệu điện trở.
Các ứng dụng:
Có thể được cài đặt vào mạch điện của:
• Bộ cấp nguồn và biến tần
• Vật tư Uninterruptible Power
• đèn tiết kiệm năng lượng
• Chấn lưu điện tử
• Filament bảo vệ của các loại đèn
• Một số loại máy sưởi
• Đối với các mạch điện cao hỏi về MF73
và hàng loạt MF74 tăng triệt.
Thông số kỹ thuật:
1. Tổng 1.1 Phạm vi Đặc điểm kỹ thuật này có sẵn cho Carbon Film Cố định điện trở được chế tạo bởi, nó phù hợp với RoHS thử nghiệm các yêu cầu chất liên quan đến môi trường. 1.2 Loại định (ví dụ) Các loại chỉ định sẽ ở mẫu dưới đây và theo quy định. 1.3 Công suất định mức Công suất định mức là công suất tối đa có thể được liên tục nạp ở nhiệt độ môi trường xung quanh quy định 70 ℃, như Bảng-1, tuy nhiên khi nhiệt độ xung quanh vượt quá 70 ℃, đánh giá sức mạnh cần được xác định từ đường cong giảm tải của hình 1. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bảng 1
Hình 1 Power đường cong giảm tải
1.4 Điện áp định mức
Điện áp đánh giá sẽ là DC hoặc AC (RMS ở tần số điện) điện áp tương ứng công suất định mức và giá trị được tính toán từ công thức dưới đây. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E = √ (P × R) Trường hợp E: Xếp hạng điện áp (V) P: Công suất (W) R: kháng danh định (Ω) Điều hành Nhiệt độ: -55 ℃ ~ + 155 ℃ 2. xây dựng 2.1 Kích thước ngoài
Các kích thước sẽ được hài lòng với [5. Kích thước ngoài]. Sơ đồ 2.2 Cơ cấu
Việc xây dựng các điện trở (CF series) được quy định như sau:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.3 mũ ga Các mũ được kết nối an toàn với các phần tử điện trở bằng điện và máy móc. 2.4 Điện trở màu sắc cơ thể Bảng-2
2.5 Chỉ định
Các dấu hiệu cho thấy sẽ được hài lòng với [4. Chỉ định]. 3. Đặc điểm Bảng-3
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. Chỉ định
Mã màu
5. Kích thước ngoài
loại P
Kiểu | Kích thước | |||||
Kích thước bình thường | Kích thước nhỏ | Tôi ± 2.0 | L ± 1.0 | ψD | ψd ± 0,05 | H ± 2.0 |
Cf1 / 8W | Cf1 / 4WS | 60 | 3.2 | 1,8 ± 0,5 | 0.43 | 28 |
Cf1 / 4W | Cf1 / 2WS | 60 | 6.5 | 2,3 ± 0,5 | 0,45 | 28 |
Cf1 / 2W | CF1WS | 60 | 9.0 | 3,2 ± 0,5 | 0.50 | 28 |
CF1W | CF2WS | 60 | 11.5 | 4,5 ± 1,0 | 0,68 | 25 |
73 | 11.5 | 4,5 ± 1,0 | 0,68 | 31 | ||
CF2W | CF3WS | 60 | 15,5 | 5,0 ± 1,0 | 0,68 | 23 |
81 | 15,5 | 5,0 ± 1,0 | 0,68 | 33 | ||
CF3W | CF5WS | 94 | 17.5 | 6,0 ± 1,0 | 0,68 | 38 |
CF5W | 94 | 24,5 | 8,0 ± 1,0 | 0,68 | 35 | |
5.2 trục Taping chì
Kiểu | taping | Kích thước | ||||||||||
Kích thước bình thường | Kích thước nhỏ | L | W | P | L1-L2 Max. | T | Z Max. | R Max. | t Max. | e Max. | S Max. | |
Cf1 / 8W | Cf1 / 4WS | T26 | 3,2 ± 0,5 | 26 + 1 -0 | 5 ± 0,5 | 0.5 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 3,2 ± 0,5 | 52 ± 1.0 | 5 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
Cf1 / 4W | Cf1 / 2WS | T26 | 6,5 ± 0,5 | 26 + 1 -0 | 5 ± 0,5 | 0.5 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 6,5 ± 0,5 | 52 ± 1.0 | 5 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
Cf1 / 2W | CF1WS | T52 | 9,0 ± 1,0 | 52 ± 1.0 | 5 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
CF1W | CF2WS | T52 | 11,5 ± 1,0 | 52 ± 1.0 | 5 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T66 | 11,5 ± 1,0 | 66 ± 1.0 | 5 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
CF2W | CF3WS | T52 | 15,5 ± 1,0 | 52 ± 1.0 | 10 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15,5 ± 1,0 | 73 ± 1.0 | 10 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
CF3W | CF5WS | T-84 | 17,5 ± 1,5 | 84 ± 1.0 | 10 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
CF5W | T-84 | 24,5 ± 1,5 | 84 ± 1.0 | 10 ± 0,5 | 1.0 | 6 ± 0,5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | |
5.3 MB Loại & M Loại & MK Loại
MB
Watts | Kích thước (mm) | ||||||
D | L | P ± 1.0 | H1 ± 1.0 | H2 ± 0,5 | t ± 0,15 | Qmax | |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 12,5 / 15 | 10,5 | 4.5 | 1.2 | 3 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | 15 | 10,5 | 4.5 | 1,25 | 3 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | 20 | 10,5 | 4.5 | 1,25 | 3 |
3W5WS | 6,0 ± 1,0 | 17,5 ± 1,0 | 25 | 10,5 | 4.5 | 1,25 | 3 |
5W | 8,0 ± 1,0 | 24,5 ± 1,0 | 30 | 10,5 | 4.5 | 1,25 | 3 |
M
Watts | Kích thước (mm) | |||
ΦD | L | P ± 1.0 | H ± 1.0 | |
1 / 8w, 1 / 6W | 1,8 ± 0,3 | 3,2 ± 0,5 | 6 | số 8 |
1 / 4W, 1 / 2ws | 2,3 ± 0,5 | 6,5 ± 0,5 | 10 | số 8 |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 12,5 / 15 | 10 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | 15 | 10 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | 20 | 10 |
3w | 6,0 ± 1,0 | 17,5 ± 1,0 | 25 | 10 |
5W | 8,0 ± 1,0 | 24,5 ± 1,0 | 30 | 10 |
MK
Watts | Kích thước (mm) | ||||
D | L | P ± 1.0 | H ± 1.0 | H1 ± 1.0 | |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 12.5 | 10 | 4.5 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | 15 | 10 | 4.5 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | 20 | 10 | 4.5 |
3W5WS | 6,0 ± 1,0 | 17,5 ± 1,0 | 25 | 10 | 4.5 |
5.4 F Loại & FK2Type & FKK Loại
Watts | Kích thước (mm) | ||||
ΦD | L | P ± 2.0 | E Max | H ± 1.0 | |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 6 | 3.5 | 5-8 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | số 8 | 3.5 | 5-8 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | số 8 | 3.5 | 5-8 |
3w | 6,0 ± 1,0 | 17,5 ± 1,0 | số 8 | 3.5 | 5-8 |
Watts | Kích thước (mm) | ||||
ΦD | L | P ± 2.0 | E Max | H ± 1.0 | |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 6 | 3.5 | 5-8 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | số 8 | 3.5 | 5-8 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | số 8 | 3.5 | 5-8 |
3w | 6,0 ± 1,0 | 17,5 ± 1,0 | số 8 | 3.5 | 5-8 |
FKK
Watts | Kích thước (mm) | |||||
ΦD | L | P ± 1.0 | E Max | H1 ± 1.0 | H2 ± 1.0 | |
1 / 2W, 1ws | 3,2 ± 0,5 | 9,0 ± 1,0 | 5-7 | 3.5 | số 8 | 4.5 |
1w, 2ws | 4,5 ± 1,0 | 11,5 ± 1,0 | 5-9 | 3.5 | số 8 | 4.5 |
2w, 3ws | 5,0 ± 1,0 | 15,5 ± 1,0 | 5-9 | 3.5 | số 8 | 4.5 |
3w | 6,0 ± 1,0 | 17,5 ± 1,0 | 5-10 | 3.5 | số 8 | 4.5 |
5 gói 5.1 Băng đóng gói hộp (Ammo đóng gói) 5.1.1 Chỉ định (1) Khách hàng Part No. (2) Nhà sản xuất Part No. (3) Số lượng (4) Nhà sản xuất
Kích thước hộp 6.1.2 Đóng gói và số lượng
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.2 Băng trong hộp Bulk (Ammo Bulk) 6.2.1 Chỉ định (5) Khách hàng Part No. (6) Nhà sản xuất Part No. (7) Số lượng (8) Hãng sản xuất
Kích thước hộp 6.2.2 Đóng gói và số lượng
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lợi thế cạnh tranh:
1. Nhà máy cung cấp trực tiếp
2. Giấy chứng nhận đã hoàn thành như UL, VDE, SGS, vv và chất lượng cao có sẵn
3. giao hàng nhanh
4. Dịch vụ sau bán hàng tốt nhất
5. OEM & ODM có sẵn
