| Place of Origin: | China |
| Hàng hiệu: | Meanwell |
| Chứng nhận: | CE,ROHS, TUV, UL |
| Model Number: | APC-25 Single Output LED Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Giá bán: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
|---|---|---|---|
| STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
| WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
| WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
| Điểm nổi bật: | LED Light Power Supply,LED điều khiển ánh sáng |
||

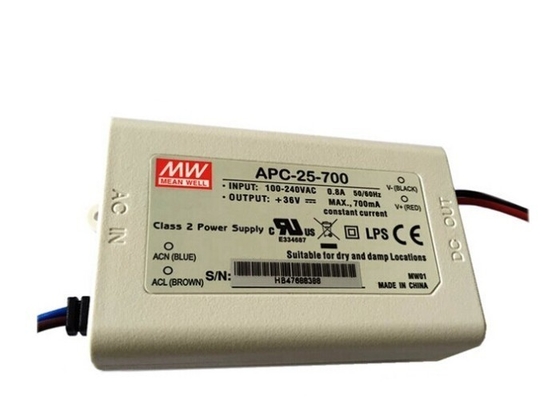

LED Nguồn cung cấp liên tục hiện tại APC Dòng 20W LED driver APC-25-700
Các tính năng AP Series (12-35w đơn đầu ra LED Power Supply):
1. Phổ AC đầu vào / Đầy đủ
2. Trường hợp nhựa hoàn toàn bị cô lập
3. Hàng rào: Ngắn mạch / quá tải (APV chỉ) / Qua điện áp
chế độ điện áp không đổi cho APV loạt
chế độ hiện hành liên tục cho APC loạt
4. Thiết kế IP30
5. Chịu 300VAC tăng đầu vào trong 5 giây (APV / C-25/35)
6. Lớp 2 điện đơn vị / Pass LPS (trừ APC-25-350 & APC-35-350 / 500)
7. lớp cách điện II, không có FG
8. Làm lạnh bằng đối lưu không khí tự do
9. 2100% đầy tải burn-in test
10. Chi phí thấp, độ tin cậy cao
11. Thích hợp cho chiếu sáng LED và di chuyển các ứng dụng dấu
12. 2 năm bảo hành

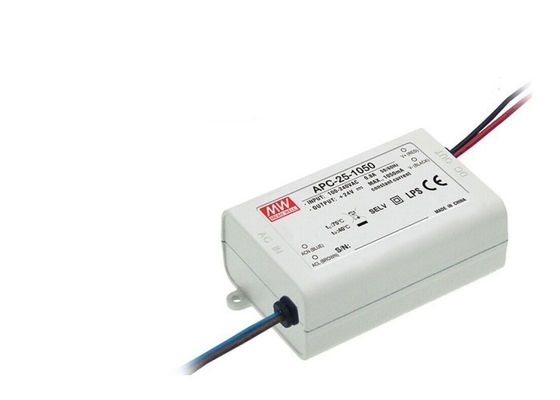

APC-25 25W Single Output Power Supply Các tính năng:
1. Liên tục cung cấp điện chế độ hiện hành
2. Phổ AC đầu vào / Đầy đủ
3. Chịu được 300VAC Surge đầu vào cho 5 giây
4. Hàng rào: ngắn mạch / Qua điện áp
5. Trường hợp nhựa hoàn toàn bị cô lập
6. Kích thước nhỏ gọn và nhỏ
7. Làm lạnh bằng đối lưu không khí tự do
8. Thiết kế IP30
9. 100% đầy tải burn-in test
10. Thích hợp cho chiếu sáng LED và di chuyển các ứng dụng dấu
11. Chi phí thấp / độ tin cậy cao
12. 2 năm bảo hành
Đồ AP Nguồn điện:
APV Series:
Độc Output LED Nguồn cung cấp: APV-12 Series, APV-16 Series, APV-25 Series, APV-35 series
APC Series:
Độc Output LED Nguồn cung cấp: APC-12 Series, APC-16 Series, APC-25 Series, APC-35 series
Chi tiết ngắn gọn của APC-25 25W đơn đầu ra LED Nguồn cung cấp:
| APC-25 Series (chế độ CC) | ||||
| Model No. | Đầu ra | Io Tol. | R & N | Effi. |
| APC-25-350 | 25 ~ 70V, 350mA | ± 8% | 300mV | 83% |
| APC-25-500 | 15 ~ 50V, 500mA | ± 8% | 300mV | 83% |
| APC-25-700 | 11 ~ 36V, 700mA | ± 8% | 300mV | 83% |
| APC-25-1050 | 9 ~ 24V, 1050mA | ± 8% | 300mV | 83% |
Thông số kỹ thuật của AP-25:
| Model No. | APC-25/35 | |
| AC dải điện áp đầu vào | 90 ~ 264VAC; 127 ~ 370VDC | |
| AC dòng khởi động (tối đa). | bắt đầu lạnh, 45A ở 230VAC | |
| Bảo vệ quá điện áp | 110% ~ 145% sản lượng điện áp định mức | |
| chịu được điện áp | I / PO / P: 3kVAC | |
| Nhiệt độ làm việc | -30 ~ + 70celsius (tham khảo đường cong sản lượng giảm tải) | |
| sự rung | 10 ~ 500Hz, 2G 10 phút / 1 chu kỳ, thời gian 60 phút mỗi cùng X, Y, trục Z | |
| Tiêu chuẩn an toàn | UL8750 phê duyệt (trừ APC-25-350 & APC-35-350 / 500); Kiểu dáng tham khảo TUV EN60950-1 | |
| tiêu chuẩn EMC | EN55022 Class B, EN61000-3-2 lớp A, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 | |
| liên quan | Đầu vào | UL đánh giá, 18AWGx2C (15cm) |
| Đầu ra | UL đánh giá, 18AWGx2C (15cm) | |
| Kích thước (DxRxC) (mm) | 84x 57x 29,5 | |
CHÚ THÍCH:
1. Tất cả các thông số không đặc biệt đề cập được đo tại 230VAC đầu vào, tải đánh giá và 25 ℃ nhiệt độ môi trường xung quanh.
2. Ripple & tiếng ồn được đo ở 20MHz của băng thông bằng cách sử dụng một 12 "xoắn cặp dây chấm dứt với một 0.1uf & tụ điện song song 47uF.
3. Dung sai: bao gồm thiết lập khoan dung, quy định dòng và tải quy định.
4. giảm tải có thể cần thiết theo điện áp đầu vào thấp. Vui lòng kiểm tra đặc tính tĩnh để biết thêm chi tiết.
5. Việc cung cấp điện được coi là một thành phần sẽ được vận hành kết hợp với thiết bị chính thức. Kể từ khi thực hiện EMC sẽ bị ảnh hưởng bởi các
cài đặt hoàn tất, các nhà sản xuất thiết bị cuối cùng phải đạt lại tiêu chuẩn EMC Chỉ thị về việc cài đặt hoàn tất một lần nữa.
đơn vị 6.The thể không phù hợp cho các ứng dụng ánh sáng trong các nước EU. Vui lòng kiểm tra với chính quyền địa phương để sử dụng có thể có của các đơn vị.
APC-25 series Datasheet:
